鋼絲繩電動葫蘆是起重機械中常見的輕小型起重設備，其因結構簡單、安裝方便、工作效率高而被廣泛應用。鋼絲繩電動葫蘆振動檢測的測點布置方法如下：

根據鋼絲繩電動葫蘆的內部工作原理及電動葫蘆的工作狀況，選擇應在容易接近的機器外殼部分進行檢查，應保證檢測能合理表達旋轉機械殼體的振動，而不包括任何局部的振動和放大。振動檢測的位置與方向必須對檢測機器的動態力有足夠的靈敏度，典型情況下，需要對每一個軸承或軸承蓋兩個相互正交的徑向位置進行檢測。

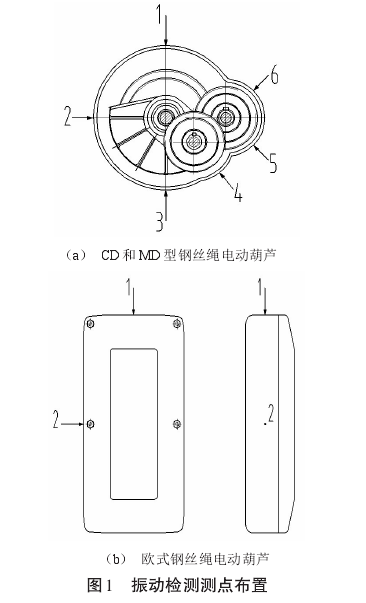

傳感器可放置在軸承座或基座上任意角度位置，對于鋼絲繩電動葫蘆，通常在減速器殼體的水平或豎直方向放置傳感器。對于常用的CD和MD型鋼絲繩電動葫蘆，振動檢測的測點位置如圖1（a）所示，點1點2為兩個相互正交方向；點3點4由于減速機中2軸的設計位置，可成45°放置；點5點6為兩個相互正交的方向。歐式鋼絲繩電動葫蘆的測點位置如圖1（b）所示，在減速器的頂端垂直方向設置點1，在減速器的水平方向設置點2，點1和點2相互正交。如果是單通道傳感器檢測，建議采用點1、點2、點3和點6分別檢測，保證檢測的周向全面性對于歐式鋼絲繩電動葫蘆，可分別對點1、點2進行測量，保證正交方向檢測。

?

?

?
