結合一起簡易升降機墜落事故實例進行介紹。某 ?簡易升降機發生故障,轎廂下行過程中停止運行,1 名修理人員前往查看。在進入升降機轎廂頂部時,轎廂突然發生墜落,該修理人員隨同轎廂一并墜落,導致其重傷。事故發生時,升降機轎廂在下行過程中出現卡阻停頓,但電動葫蘆仍持續運轉了一段時間后才停止,造成懸掛鋼絲繩松馳,進而引發了貨廂墜落事故。由于限速器與安全鉗并未能及時動作,最終導致了轎廂墜落事故。
事故發生后,檢驗人員趕赴現場查看,該簡易升降 機安裝有防阻礙運行保護與下行超速保護等較齊全的安全保護裝置。但事故發生時,上述安全保護裝置均失效,這是此次事故的直接原因。經現場勘察,發現該簡 易升降機停層保護裝置發生故障,一側的平層銷伸出后未能收回,與導軌支架產生干涉,使貨廂平層銷一直處于導軌支架上端,阻礙了貨廂向下運行。

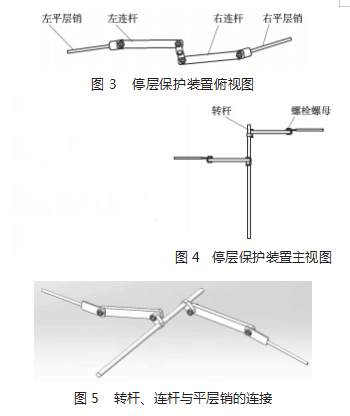

經分析,升降機所用停層保護裝置為轎廂左、右兩 側的平層銷。該平層銷采用一套連桿裝置,通過轉桿的 轉動帶動左、右兩側的連桿,再由連桿帶動兩側的平層銷伸出或收回(圖 3、圖 4)。
轉桿、連桿與平層銷之間的鉸接處一般使用銷軸連接,但該簡易升降機僅采用了未緊固的螺栓螺母進行連接(圖 5),且未配備 2 個螺母進行防松,極易脫落失效。
該簡易升降機在使用過程中,轉桿與連桿鉸接處的螺栓螺母在相對轉動過程中逐漸松動并脫落,引發了連桿機構對平層銷失去控制,平層銷伸出后無法正常收回。伸出的平層銷在轎廂下行過程中與導軌支架干涉,導致轎廂下行遇阻礙卡住不能運行。停層保護裝置失效是該起事故的直接原因,而其根本原因是:
(1)改造加裝停層保護連桿機構時,連桿長度與角度尺寸與轎廂架的橫梁尺寸不匹配,導致安裝時有過多的剩余空間,反復開門、關門后,螺栓螺母松動、脫落。
(2)事故發生前平層銷未完全伸出,電氣開關仍可以閉合,電氣安全回路未斷開。雖然平層銷被導軌支架阻擋住,轎廂卡住停止,但是起升機構電動葫蘆仍然可以得電,這使得電動葫蘆繼續放繩,導致鋼絲繩處于松馳狀態。由于松繩保護電氣開關與觸發機構(吊鉤滑輪 罩)安裝位置存在偏差,在鋼絲繩松馳后并未立即斷開安全回路,導致電動葫蘆持續運轉,使鋼絲繩失去對轎廂的懸掛作用。
(3)由于轎廂懸空,且平層銷與導軌支架僅為輕微 接觸的干涉狀態,不能承力。此時,修理人員打開二樓層門進入轎廂頂部,轎廂頂部受力狀態改變并引發晃動,導致卡阻的轎廂發生墜落。
?
?
?
