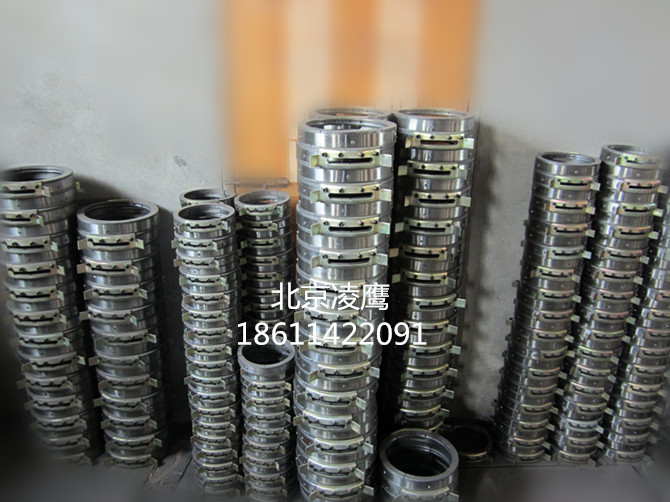

導繩器本身不能轉動，當卷筒轉動時，隨鋼絲繩卷繞，由螺紋槽帶動沿軸向移動，隨時將所纏繞的鋼絲繩準確地引入、引出卷筒的螺旋槽，鋼絲繩由導繩器的缺口排出。導繩螺母切成5塊，由連接鋼帶和導繩板連成一體，鋼絲繩從導繩板長形槽內伸出。導繩螺母與卷筒繩槽嚙合，卷筒轉動驅動導繩螺母橫向移動，以保證鋼絲繩在卷筒繩槽中不致亂套。導繩板向卷筒兩端橫向移動，當達到極限位置，帶動安裝在卷筒外殼上的限位桿一齊移動，到達極限位置觸動安裝在主電機上的限位開關而起限位作用。

導繩器的優點：避免鋼絲繩亂套，保證電動葫蘆正常工作；可靠地壓繩，使鋼絲繩不能起跳離槽；減少鋼絲繩間的磨損，延長鋼絲繩、卷筒的使用壽命；與主機上的限位開關配合使用，防止吊鉤沖頂過過低，促使操作人員按規范操作，降低事故的發生；維修、保養方便，互換性強。

?

?
