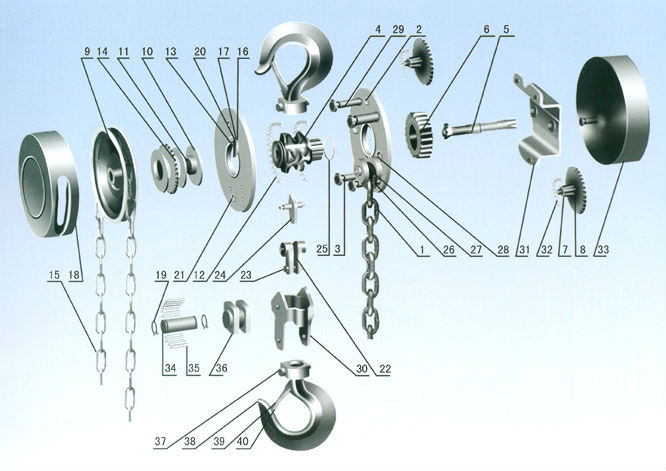

手拉葫蘆具有安全可靠、維護方便、手鏈拉力小、外形美觀、機械效率高等特點。手拉葫蘆又叫神仙葫蘆、斤不落、手動葫蘆，是一種手動起重工具，也稱“環鏈葫蘆”或“倒鏈”。HSZ手拉葫蘆是手拉葫蘆種常見的一款產品，下面根據下圖介紹一下HSZ手拉葫蘆的內部結構。

備注：圖中1起重鏈、2右墻板、3支撐桿、4起重鏈輪、5 為5齒長軸、6花鍵孔齒輪、7為4齒短軸、8片齒輪、9手鏈輪、10制動器座、11摩擦片、12滾柱、13軸承外圈、14棘輪、15手鏈條、16棘爪彈簧、17棘爪、18手鏈輪罩殼、19彈性擋圈、20棘爪銷、21、左墻板、22吊鏈板、23吊銷、24擋板、25彈性擋圈、26軸銷、27手輪、29、支撐桿、30下構架、31外墻板、32滾柱、33罩殼、34游輪軸、35、滾桿、36游輪、38吊鉤、39止索夾、40無頭鉚釘。

了解HSZ手拉葫蘆內部結構，有助于以后對手拉葫蘆的維修和保養，北京凌鷹HSZ手拉葫蘆，質優價廉，在同行業處于上等水平，歡迎各地客戶前來洽談業務。
